1. 우수한 성능
FM 승인, 높은 인장 강도, 높은 연신율은 기본 변형에 적응할 수 있으며 우수한 고온 및 저온 성능으로 다양한 환경에서 사용하기에 적합합니다.
2. 강한 내노화성
긴 수명, 우수한 노화 방지 성능.
3. 우수한 용접성
우수한 용접성으로 용접 품질을 보장할 수 있습니다.
4. 높은 가소성
좋은 천공 저항, 강한 뿌리 침투 저항, 심기 지붕에 적용할 수 있습니다.가소성이 좋아 가장자리와 모서리 부분의 디테일 처리가 편리합니다.
5. 안전하고 친환경적입니다.
건설은 간단하고 빠르며 오염없이 환경 친화적입니다.
※적용 범위
철구조물 및 콘크리트 구조물의 노출지붕과 비노출지붕에 적용할 수 있다.
지하실 및 지하철, 터널, 댐, 테일링 댐 등의 방수 공학에 적용됩니다.

※터널용 방수구조본드저™PVC 터널 막


※메서드 설명
※ 1.일반적인

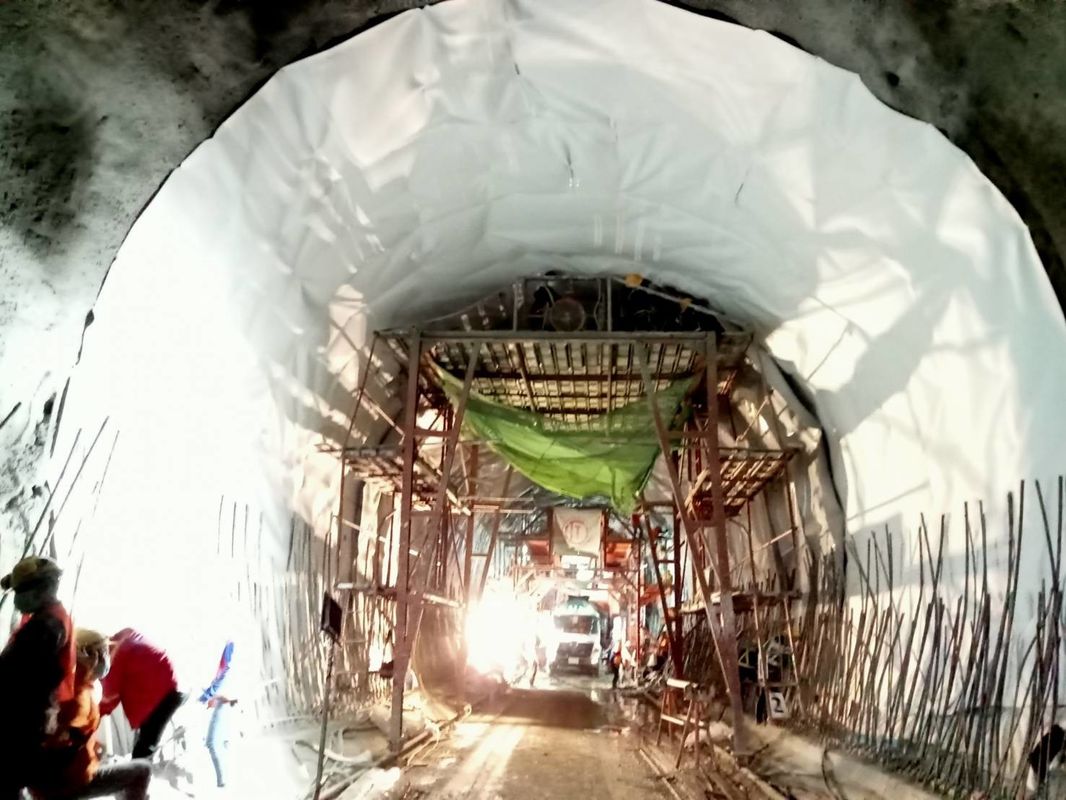

Joaboa Tech 터널 방수 시스템은 폴리프로필렌 정규화 층에 디스크로 적용되고 PVC-H 보호 층으로 보호되는(필요한 경우) 균질 PVC-H 유연한 시트로 구성됩니다.방수 시스템은 건설 단계에서 발생할 수 있는 손상으로부터 유입되는 물을 가둘 수 있는 수밀 섹션에서 터널을 분할하는 건설 조인트를 따라 배치되고 용접된 방수 장치로 구획되어야 합니다.
태국, 페루 등과 같은 일부 해외 정부 터널 프로젝트에서 사용되었습니다.
태국 지도 Kabao-Thanon Chira Junction 2.00mm PVC 터널 방수 프로젝트
마추픽추 철도 터널 프로젝트(페루)
다음 문서는 Joaboa Tech Tunnel 방수 시스템의 설치 절차를 설명합니다.
※ 2. 설치과정
Joaboa Tech Tunnel 방수 시스템은 다음 단계를 준수해야 합니다.
기질의 수락;
정규화 계층 및 디스크 설치
PVC 방수막 시공;
워터바 설치(분할),
재주입 가능한 호스 설치(백업 시스템 및 크라운 주입 지점)
보호 계층 설치(필요한 경우)
1) 기판의 수락
멤브레인 설치 작업을 시작하기 전에 라이닝할 터널 표면의 최종 검사를 완료해야 합니다."멤브레인 기판 표면의 승인" 체크리스트를 작성하여 멤브레인 설치 영역이 다음 기판 요구 사항을 준수하는지 기록하고 확인해야 합니다.
숏크리트 표면은 국부적인 피크와 골을 제거하기 위해 추가 숏크리트 평활층을 적용하여 준비해야 합니다.
방수 시스템을 설치해야 하는 표면은 깨끗하고 느슨한 골재, 날카로운 돌출부, 돌출된 결속 와이어, 이형제 및 방수 시스템을 손상시키거나 영향을 줄 수 있는 기타 항목이 없어야 합니다.
숏크리트 표면은 멤브레인 무결성을 유지하는 데 필요한 매끄러움과 규칙성을 달성하도록 준비됩니다.기판은 다음 관계를 준수해야 합니다.

2) R 설치정규화 L에이어와 디이스크
지오텍스타일 정규화 층은 강철 고정 장치(못 + 와셔)를 사용하여 숏크리트 표면에 적용됩니다.정규화층은 콘크리트를 붓는 동안 과도한 응력을 피하기 위해 충분한 여유를 두고 타설해야 합니다.지오텍스타일 층은 스폿 용접을 사용하여 다음 층과 접합되며 겹침은 100mm입니다.오버랩 영역에서 "포켓 효과"를 피하기 위해 100mm 오버랩 너비를 초과하지 않는 것이 좋습니다.

못의 직경이 디스크의 내부 직경(26mm)과 호환되는지 확인하기 위해 설치 단계 전에 와셔의 직경을 확인해야 합니다.고정 지점 수의 평균은 평방 미터당 4개의 디스크입니다.고정 지점의 수와 분포는 적용 팀 리더가 평가해야 하며 기판 프로파일, 겹침, 지수 및 고정 위치에 따라 다릅니다.

3) 설치본드슈어 PVC터널 W터프루프 M막다
방수막은 주변에 설치해야합니다.
아래 절차에 따라 토목 섬유를 덮기 위한 굴착:
방수 멤브레인은 스폿 용접으로 디스크에 부착됩니다.올바른 겹침 폭(자동 용접기 작동 범위)을 제공하기 위해 이전에 설치된 PVC 시트에 따라 항상 PVC 시트의 위치를 확인하십시오.방수막은 신호층이 안쪽을 향하도록 하고 콘크리트 타설 중 과도한 응력을 방지하기 위해 충분한 여유를 두고 포설해야 합니다.
매개변수가 올바르게 설정된 터널 크롤 용접기를 사용하여 방수 시트를 접합합니다.
10cm가 겹치는지 확인하십시오.

4) W 설치aterbar(분할)
아래 절차에 따라 건설 조인트를 따라 지수판을 적용해야 합니다.
용접을 올바르게 수행하기 위해 watorstop 후면과 멤브레인 표면은 깨끗하고 먼지가 없어야 합니다.
더러운 경우 용접 부위는 깨끗해야 합니다.
PVC 방수막에 지수판을 점용접을 사용하여 예측된 단면에 위치시킵니다.스폿 용접의 수는 PVC 멤브레인의 과도한 응력을 피하는 방수판을 지탱하기에 충분해야 합니다.
총 폭 40~50mm에 대해 지수판의 각 측면에서 수밀 용접을 실현합니다.
접합은 지수 용접 지그를 사용하여 구현합니다.
5) R 설치전자 주사 가능한 H오스
재주입 가능한 호스(백업 시스템 및 크라운 주입 지점 모두)는 아래 절차에 따라 기술 데이터 시트와 제조업체의 지침에 따라 설치해야 합니다.
- 기술 도면에 따라 재주입 가능한 호스의 위치를 확인하십시오.
- 기술 데이터 시트 지침에 따라 재주입 가능한 호스의 최대 길이를 확인하십시오.
- 재주입 가능한 호스는 최대 15cm 거리에 부착된 고정점을 사용하여 부착합니다.고정 지점은 PVC-H 타이 또는 제조업체가 승인한 다른 유형의 고정 장치여야 합니다.
- 재주입 가능한 호스는 최종 라이닝에 완전히 매립되고 엔드 박스에 수집된 유색(흰색 및 빨간색) 종단 호스를 사용하여 콘크리트 라이닝의 표면과 연결되어야 합니다.종료 호스 및 재주입 가능 호스는 관련 플라스틱 커넥터를 사용하여 연결해야 하며 고온 수축 슬리브를 사용하여 접합부를 덮습니다.
- 2개의 후속 재주입 가능 호스 사이의 겹침은 최소 20cm여야 합니다.
- 다음 건설 단계에서 호스가 막히는 것을 방지하기 위해 각 종단 호스는 플러그를 사용하여 밀봉해야 합니다.
- 최종 라이닝을 부은 후에도 재주입 가능한 호스와 위치를 확인할 수 있도록 각 종단 호스에 표시를 하고 그 위치를 기록해야 합니다.

6) P 설치보호 L아이어
보호계층은 보호추가계층으로 설치하여야 한다.
재료는 지수판 가장자리에 완전히 용접되고 재료를 제 위치에 유지하기 위해 필요한 경우 방수 멤브레인에 스폿 용접되어야 합니다.
수밀 앵커가 있는 경우 PVC 방수 멤브레인에 대한 스트레스를 피하기 위해 스폿 용접은 앵커 플레이트에 용접된 방수 멤브레인에 배치되어야 합니다.
스폿 용접의 수는 보호층을 지탱할 수 있을 만큼 충분해야 합니다.
보호층의 인접한 시트는 완전한 연속 용접으로 결합되어야 하며 겹치는 부분은 용접 절차를 올바르게 허용하기에 충분해야 합니다.
※보관 및 운송
1. 제품의 종류나 규격이 다르면 혼합하지 말고 분리하여야 한다.
2. 건조하고 통풍이 잘되며 태양이나 비로부터 보호하십시오.
3. 비축높이가 5겹을 넘지 않는 멤브레인을 평평하게 쌓는다.
4. 운송 중 기울어짐이나 측면 압력을 방지하고 필요시 펠트로 덮어 주십시오.
5. 보관기간은 정상적인 보관상태에서 제조일로부터 최소 1년입니다.
※브랜드 위상
Joaboa Tech는 20년 이상 중국 내수 시장에서 큰 명성을 얻은 PVC 방수 멤브레인에 대한 중국 국가 표준 GB12952-2011의 주요 편집자이며 PVC 멤브레인은 칠레, 페루, 태국 등에서 널리 사용되었습니다.



조아보아테크는 PVC방수시트 외에 PVC 게에멤브레인 복합재도 500g/㎡댐, 테일링 댐 등과 같이 방수 요구 사항이 가장 높은 프로젝트에 사용할 수 있는 우수한 품질의 PP 토목 섬유. 품질은 이미 BV 연구소에서 테스트 및 입증되었습니다.



※국제 인증서
조아보아 테크Bondsure® PVC 방수막이미 오래 전에 가장 엄격하고 높은 루핑 테스트인 FM 승인을 통과했습니다.
Joaboa Tech는 중국 고품질 방수 시스템의 개척자로서 글로벌 시장에서 국제 브랜드와 경쟁할 수 있는 최고 품질의 PVC 방수 멤브레인을 생산하고 있습니다.
이것이 Joaboa Tech의 PVC가 태국과 페루 정부 프로젝트에 사용될 수 있는 이유입니다.




※문서 다운로드
Joaboa Tech Bondsure 터널용 PVC 방수 제안
